Температурный шок промышленного пола: причины, последствия и способы защиты

В каждой из этих ситуаций пол подвергается резкому изменению температуры. Такую нагрузку называют температурным, или термическим, шоком.

Что такое температурный шок?

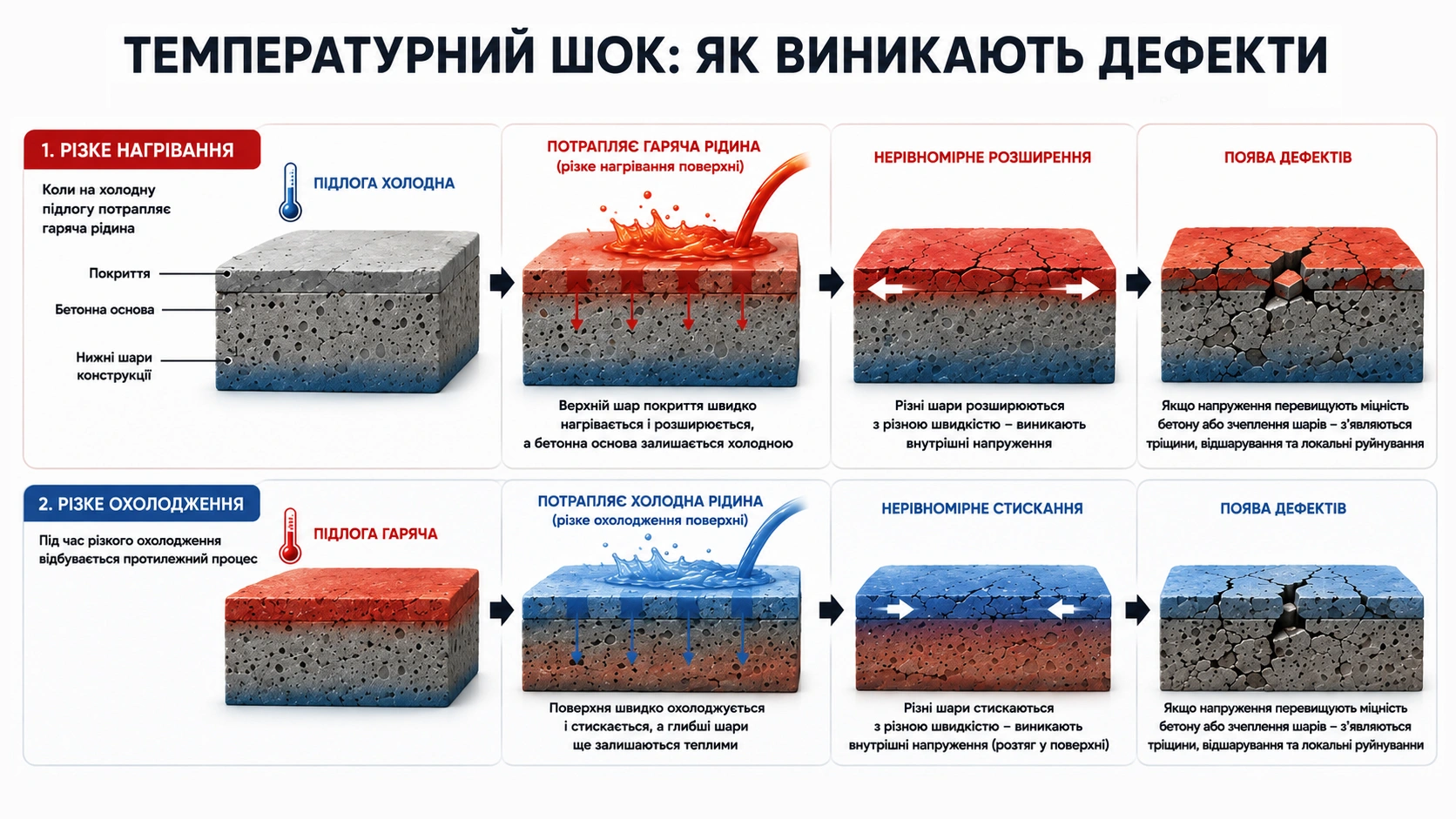

Температурный шок – это влияние резкого изменения температуры, в результате которой разные части материала нагреваются или охлаждаются с неодинаковой скоростью. Американский институт бетона определяет его как быстрое изменение температуры, способное вызвать поверхностное растрескивание бетона.

Когда на холодный пол попадает горячая жидкость, верхний слой покрытия начинает расширяться, тогда как бетонное основание еще остается холодным. При резком охлаждении происходит противоположный процесс: поверхность быстро сжимается, а более глубокие слои сохраняют тепло.

Из-за неравномерного расширения или сжатия в конструкции возникают внутренние напряжения. Если они превышают прочность бетона, покрытия или их сцепления, появляются трещины, отслоения и локальные разрушения. Именно разница температур между частями конструкции является основной причиной термического растрескивания.

Важно различать три понятия:

• температурная нагрузка – длительное воздействие высокой или низкой температуры;
• температурный шок – резкий нагрев или охлаждение;
• температурное циклирование – многократное чередование нагревания и охлаждения.

Покрытие может выдерживать длительную температуру, например +80 °C, но не рассчитаться на внезапное попадание жидкости такой температуры на холодную поверхность. Поэтому максимальная рабочая температура материала еще не означает его стойкости к температурному шоку.

Какие процессы могут вызвать температурный шок пола?

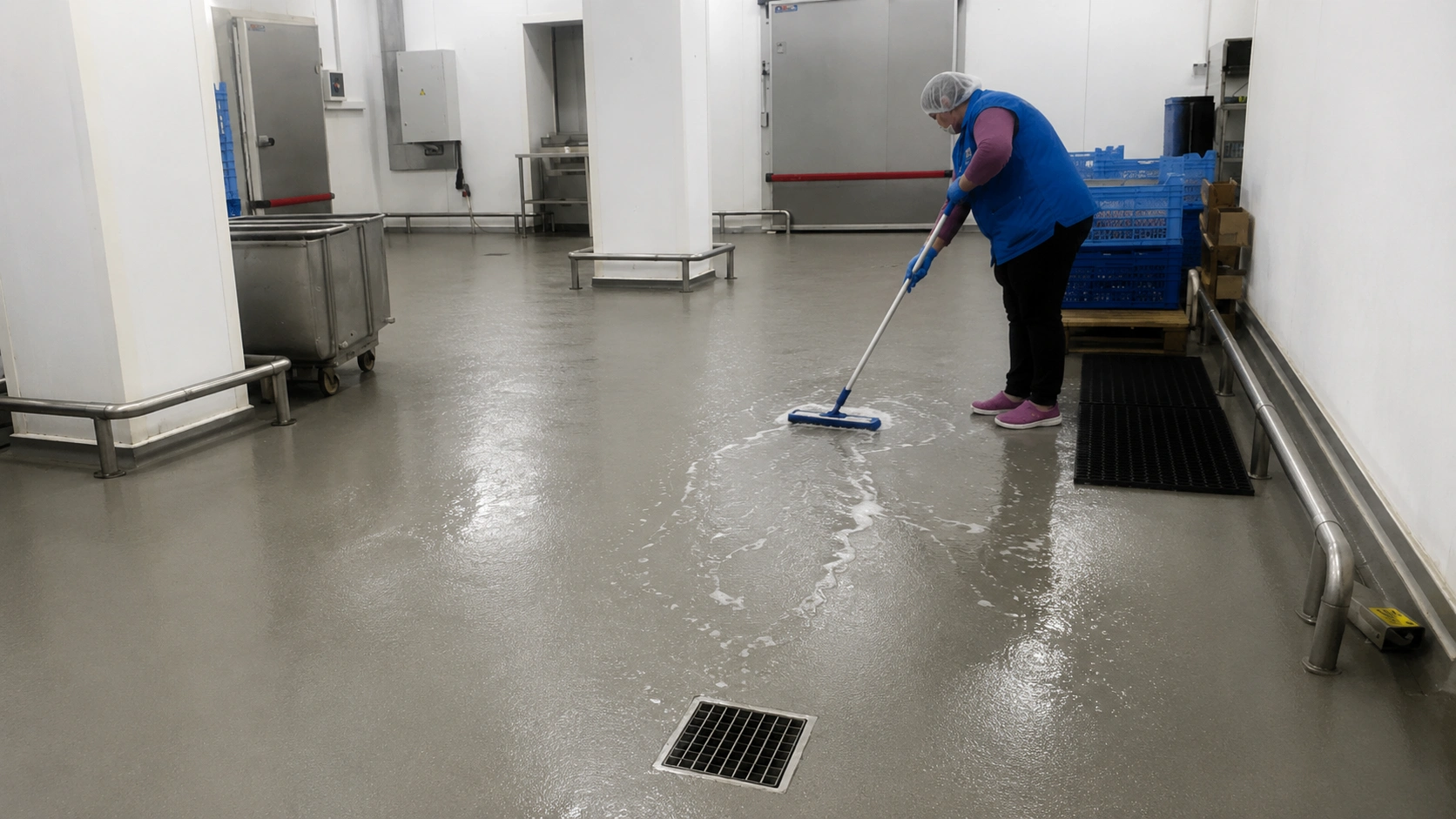

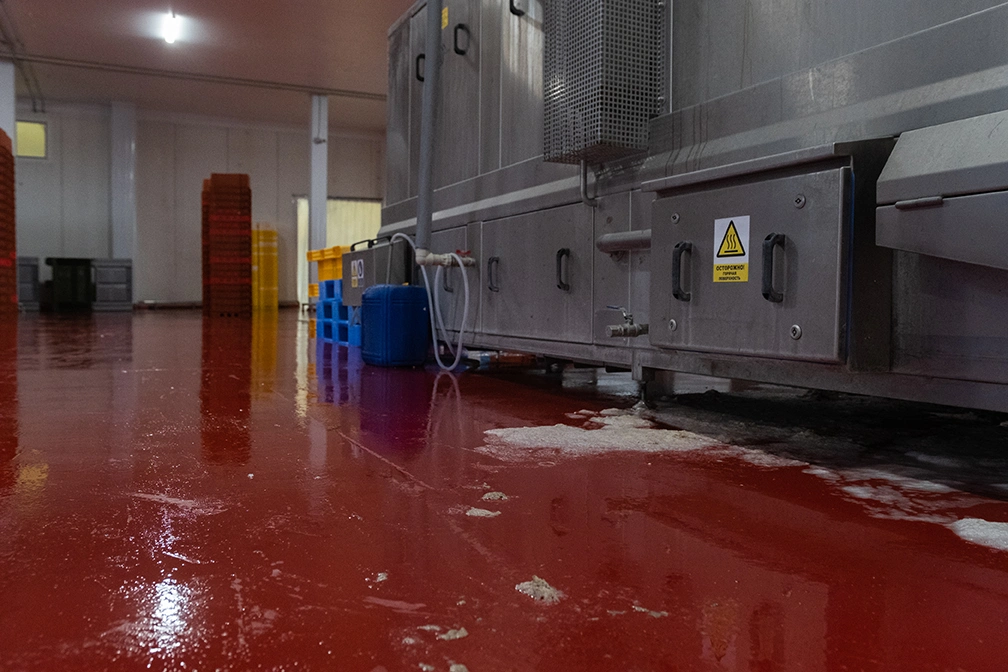

1. Мытье горячей водой

Один из самых распространенных сценариев на предприятиях пищевой промышленности – регулярное мытье полов горячей водой.

Температурный шок возникает, когда:

• горячую воду подают на холодный пол;
• температура воды резко меняется при мойке;
• струя длительное время направлена ​​в одну точку;
• горячая вода скапливается в углублении;
• пол моют сразу после остановки холодильного оборудования;
• горячую воду используют в морозильной или холодильной камере;
• После горячей мойки поверхность сразу промывают холодной водой.

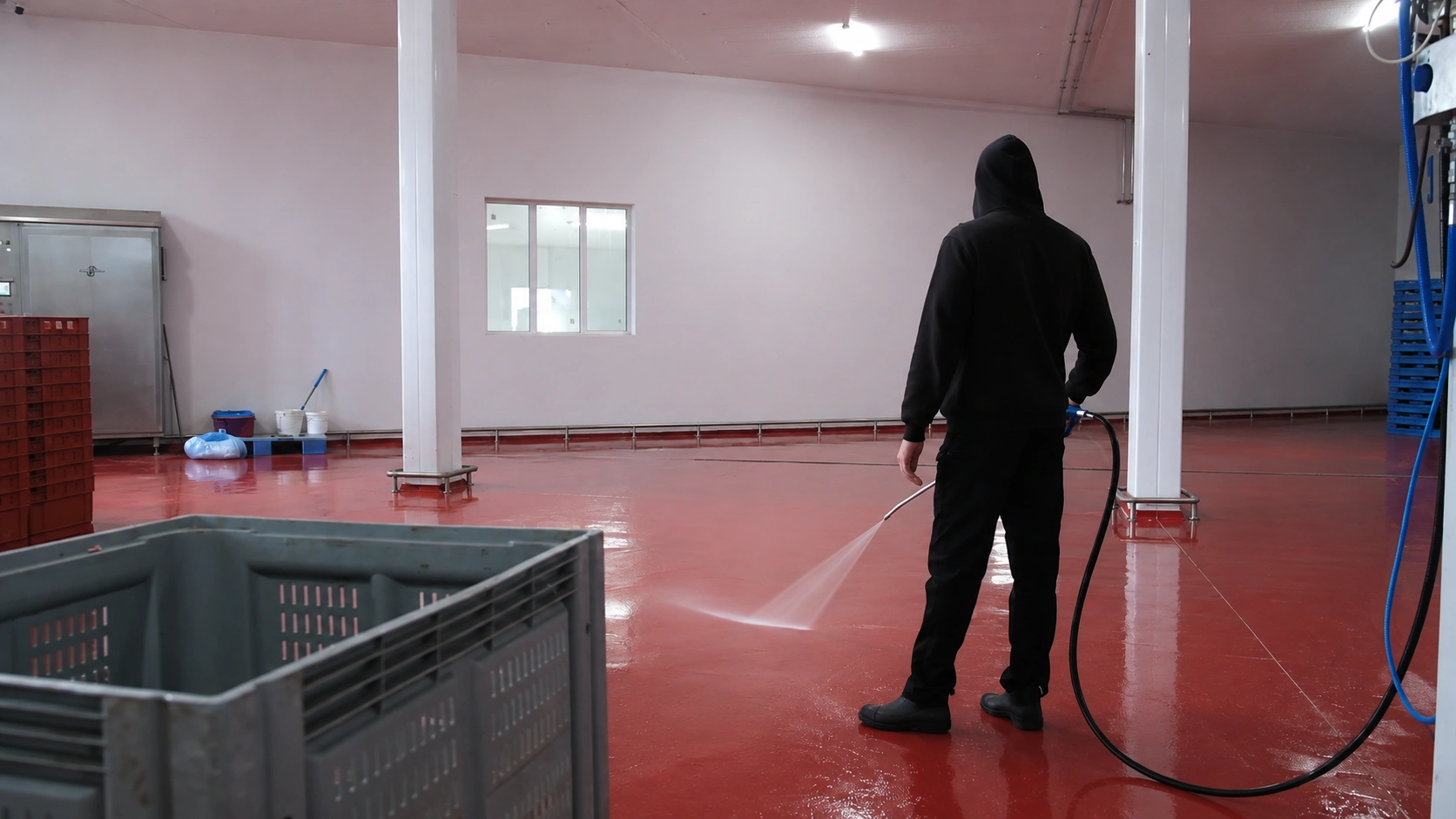

Особенно опасна локальная мойка струей высокого давления. В таком случае небольшой участок нагревается гораздо быстрее, чем остальная конструкция.

2. Очистка паром

Пара создает одну из самых интенсивных температурных нагрузок. Она быстро передает тепло поверхности, попадает в микротрещины и может влиять не только на покрытие, но и на влагу внутри бетонного основания.

Не все полимерные системы можно очищать паром. Даже среди полиуретан-цементных материалов стойкость зависит от конкретного состава и толщины. В технических документах отдельных систем указано, что для регулярной паровой очистки обычно требуется покрытие толщиной около 9 мм или более.

Тонкий финишный слой, нанесенный поверх термостойкого основания, также может оказаться слабым местом, если самостоятельно не рассчитан на паровую очистку.

3. Разлив горячей технологической жидкости

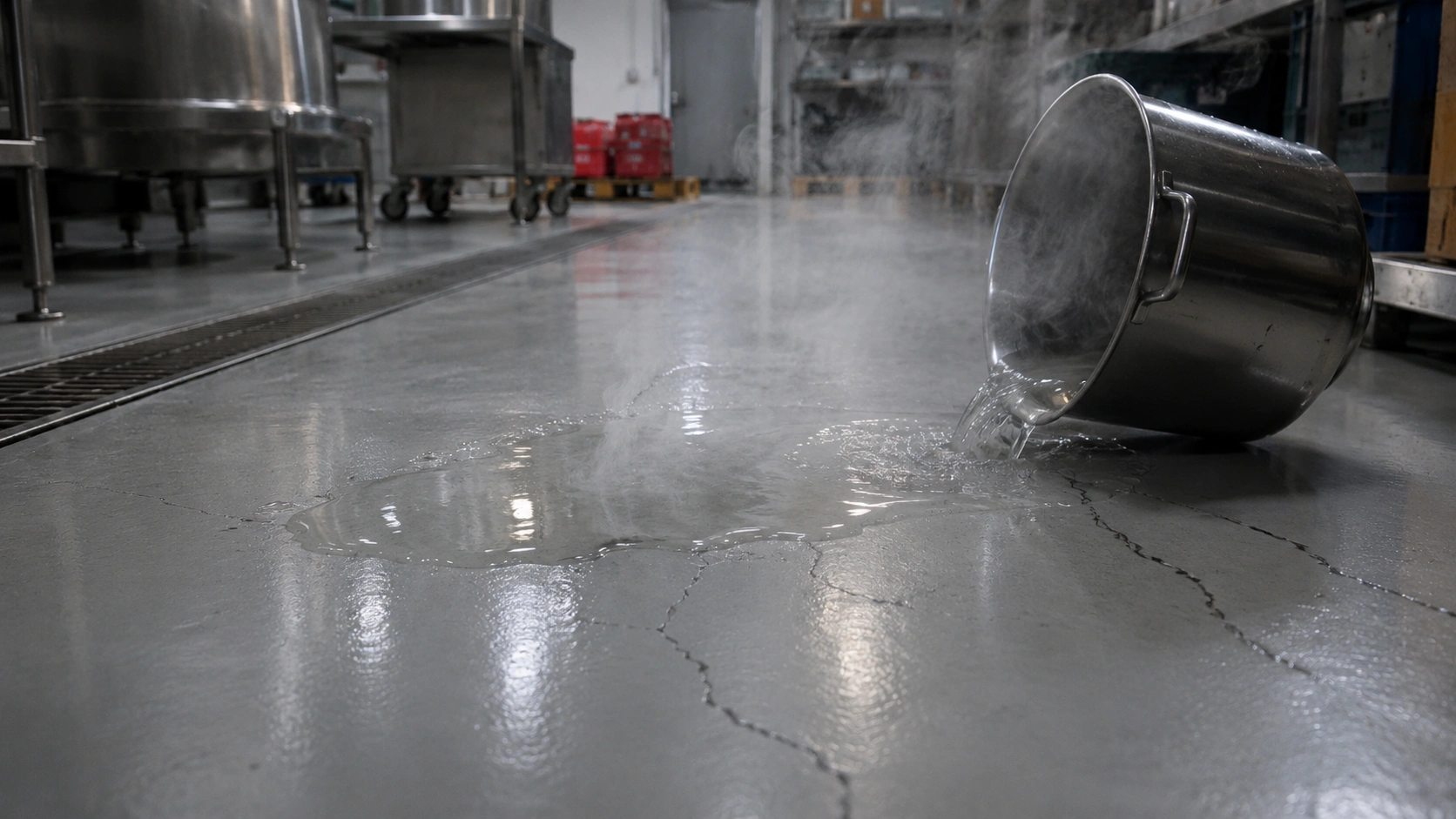

Температурный шок может возникнуть из-за штатного или аварийного попадания на пол:

• кипятка;
• горячего молока или сыворотки;
• сиропов, патоки и карамельных масс;
• сусла;
• горячих соусов и маринадов;
• масла и разогретых жиров;
• горячих щелочных или кислотных растворов;
• конденсата;
• воды из пастеризаторов;
• жидкости из варочных котлов;
• горячих стоков после мытья оборудования.

Чаще всего такие разливы происходят у котлов, резервуаров, пастеризаторов, варочных установок, трубопроводов, насосов, теплообменников и мест слива продукта.

Дополнительная опасность создает сочетание температурного и химического воздействия. Повышение температуры может усиливать агрессивность отдельных кислот, щелочей и моющих средств, поэтому систему пола следует проверять не только по температурной, но и по химической стойкости.

4. Резкое охлаждение нагретого пола

Температурный шок может возникать не только из горячей воды. Не менее опасно резкое охлаждение поверхности.

Типичные ситуации:

• холодная вода попадает на пол у печи или сушильной установки;
• разогретую поверхность моют сразу после завершения производственного процесса;
• открываются ворота зимой, и на теплый пол поступает холодный воздух;
• на нагретое покрытие попадает снег или талая вода;
• происходит аварийный выброс хладагента;
• на поверхность попадают сухой лед, жидкий азот или другие криогенные вещества;
• горячую зону резко охлаждает воздух из системы вентиляции или холодильного оборудования.

При быстром охлаждении поверхностный слой сжимается раньше, чем внутренние части конструкции. В результате именно на поверхности могут возникать растягивающие напряжения и трещины.

5. Шоковая заморозка

Полы камер шоковой заморозки работают в особо сложных условиях. Они испытывают влияние низких температур, интенсивного движения оборудования, влаги, намерзания льда и периодического размораживания.

Опасны:

• быстрый запуск шоковой заморозки;
• прямой поток холодного воздуха на отдельный участок;
• попадание воды на уже охлажденный пол;
• оттаивание поверхности при санитарной мойке;
• горячая мойка перед повторной заморозкой;
• частое открывание дверей между теплой и холодной зонами;
• остановки электроснабжения с последующим быстрым восстановлением охлаждения.

Производители промышленных покрытий отдельно рассматривают устойчивость ко льду, паровой очистке и шоковой заморозке как показатели температурной стойкости системы.

6. Циклы замораживания и оттаивания

Если вода проникает в поры бетона, трещины или поврежденные швы, при замерзании она создает дополнительную нагрузку на конструкцию.

Один цикл может не оставить броских следов. Однако повторяющиеся замораживания и оттаивания постепенно увеличивают микротрещины, ослабляют поверхностный слой бетона и разрушают сцепление покрытия с основанием.

Особенно высок риск в следующих местах:

• холодильные камеры;
• рампы и загрузочные зоны;
• участки у наружных ворот;
• неотапливаемые склады;
• переходы между внутренним и внешним пространством;
• зоны с неисправным водоотводом

Замораживание-оттаивание и температурный шок – не полностью тождественны процессы, но на практике они часто действуют одновременно.

7. Контраст между соседними производственными зонами

Температурные деформации часто концентрируются на границе помещений с разными режимами:

• холодильная камера – теплый цех;
• морозильная камера – зона упаковки;
• варочное отделение – состав;
• зона печей – зона мойки;
• горячий цех – наружная рампа;
• производственная зона – охлаждающий тоннель.

Наибольшая нагрузка приходится на дверные проемы, стыки покрытий, деформационные швы, места изменения толщины системы и примыкание к металлическим конструкциям.

8. Тепло от оборудования

Пол может локально нагреваться от:

• печей;
• фритюрниц;
• сушильных камер;
• автоклавов;
• парогенераторов;
• котлов;
• резервуары с горячим продуктом;
• неизолированных трубопроводов;
• конденсатоотводчиков;
• систем обогрева;
• горячие поддоны или тары.

Само по себе медленный нагрев может не повлечь за собой шок. Но если после него поверхность резко охладится водой или холодным воздухом, возникает значительный температурный перепад.

Дополнительно следует учитывать ножки оборудования и металлические опоры. Они способны передавать тепло непосредственно в небольшой участок полов, образуя локальную зону перегрева.

Почему одни полы выдерживают температурный шок, другие разрушаются?

Результат зависит от всей конструкции пола, а не только от названия финишного материала.

Тип покрытия

Тонкие эпоксидные покрытия могут хорошо выдерживать стирание и химические вещества, но не каждая эпоксидная система рассчитана на интенсивный температурный шок. В технической документации некоторых эпоксидных систем указывается только средняя устойчивость к нему, а производители рекомендуют избегать одновременной температурной, химической и механической нагрузки.

Для тяжелых условий пищевых производств чаще всего используют полиуретан-цементные системы. Они имеют коэффициент температурного расширения, близкий к бетону, благодаря чему покрытие и основание лучше работают вместе при нагревании и охлаждении. Однако даже в пределах одной группы материалов не все продукты подходят для паровой очистки или шоковой заморозки.

Толщина системы

Чем жестче температурный режим, тем важнее правильно подобранная толщина.

Например, для одной из полиуретанцементных систем производитель отмечает следующие режимы:

• 6 мм – от -25 до +80 °C;
• 9 мм – от -40 до +120 °C;
• 12 мм – от -40 до +130 °C, с возможностью кратковременных разливов до +150 °C.

Это пример черт конкретной системы, а не универсальное правило для всех материалов. Точные значения следует проверять в актуальном техническом описании выбранного продукта.

Для регулярного попадания кипятка или паровой очистки производители тяжелых полиуретанцементных систем часто указывают толщину около 9 мм.

Состояние бетонного основания

Риск разрушения возрастает, если бетон имеет низкую поверхностную прочность, содержит скрытые трещины, загрязнен маслами или жирами, недостаточно подготовлен, имеет избыточную влажность, расслаивается, не набрал проектную прочность, содержит полости под ремонтными участками.

Даже термостойкое покрытие не сможет компенсировать слабое основание. В такой ситуации отрыв часто происходит не по полимерному слою, а внутри бетона.

Узлы примыкания

Наиболее уязвимы деформационные швы, стыки старого и нового покрытия, примыкание к трапам и лоткам, края у дверей, плинтусы, колонны и фундаменты оборудования, металлические закладные детали, места прохождения труб, участки изменения толщины покрытия.

Металл нагревается и охлаждается быстрее бетона, поэтому вокруг трапов, каналов и опор могут возникать дополнительные напряжения.

В системах с химстойкой плиткой немаловажную роль играют швы, клей и компенсационные узлы. Сплошная жесткая облицовка без правильно выполненных швов имеет больший риск растрескивания или отрыва при температурном расширении и сжатии.

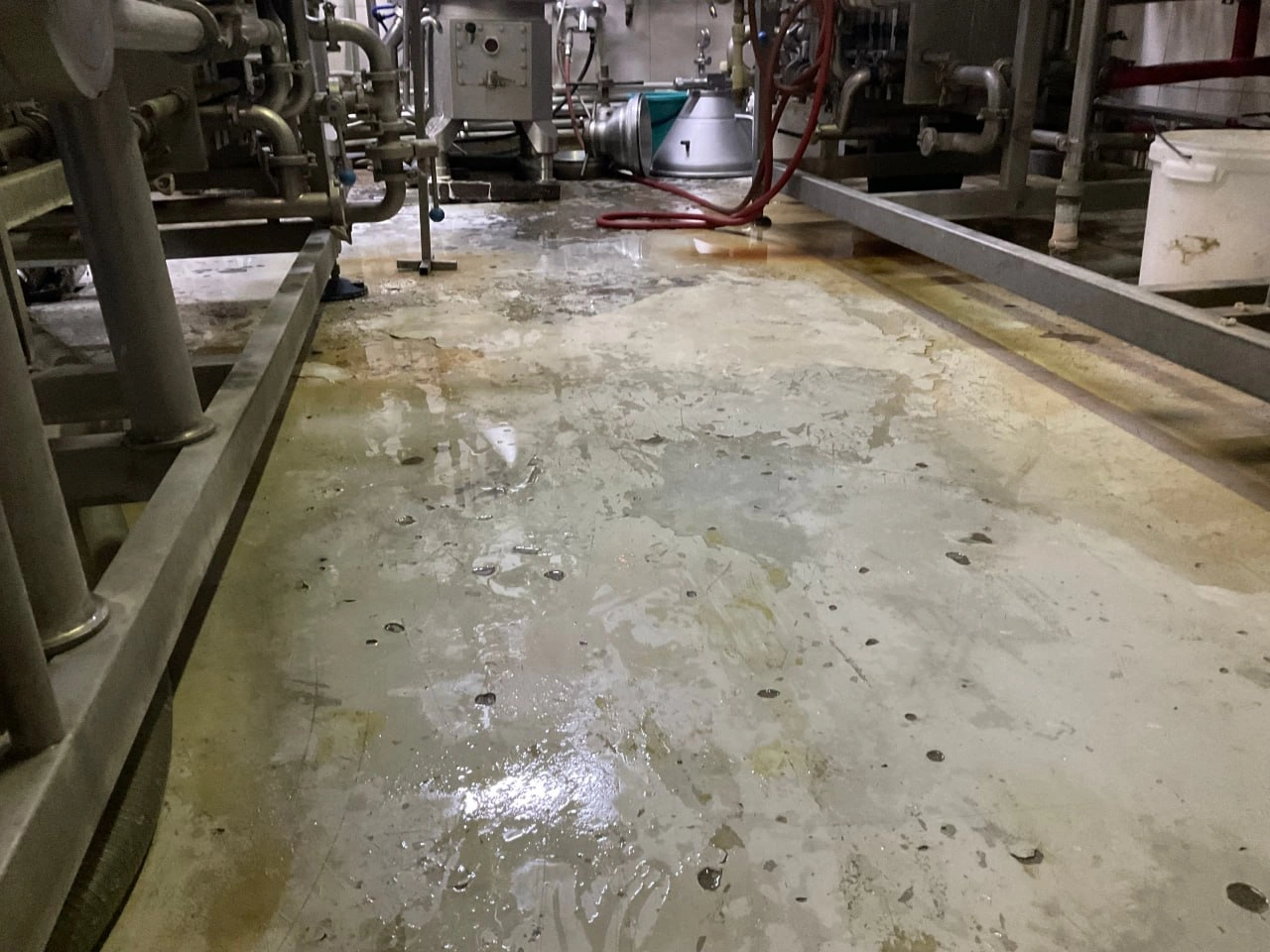

Последствия температурного шока

Поверхностные трещины

Первым признаком часто становятся:

• тонкие паутинообразные трещины;
• сетка мелких трещин;
• продольные трещины у оборудования;
• трещины вокруг трапов;
• раскрытие стыков;
• сколы по краям покрытия.

Вначале дефекты могут быть почти незаметны, но каждый последующий температурный цикл увеличивает их.

Отслойка покрытия

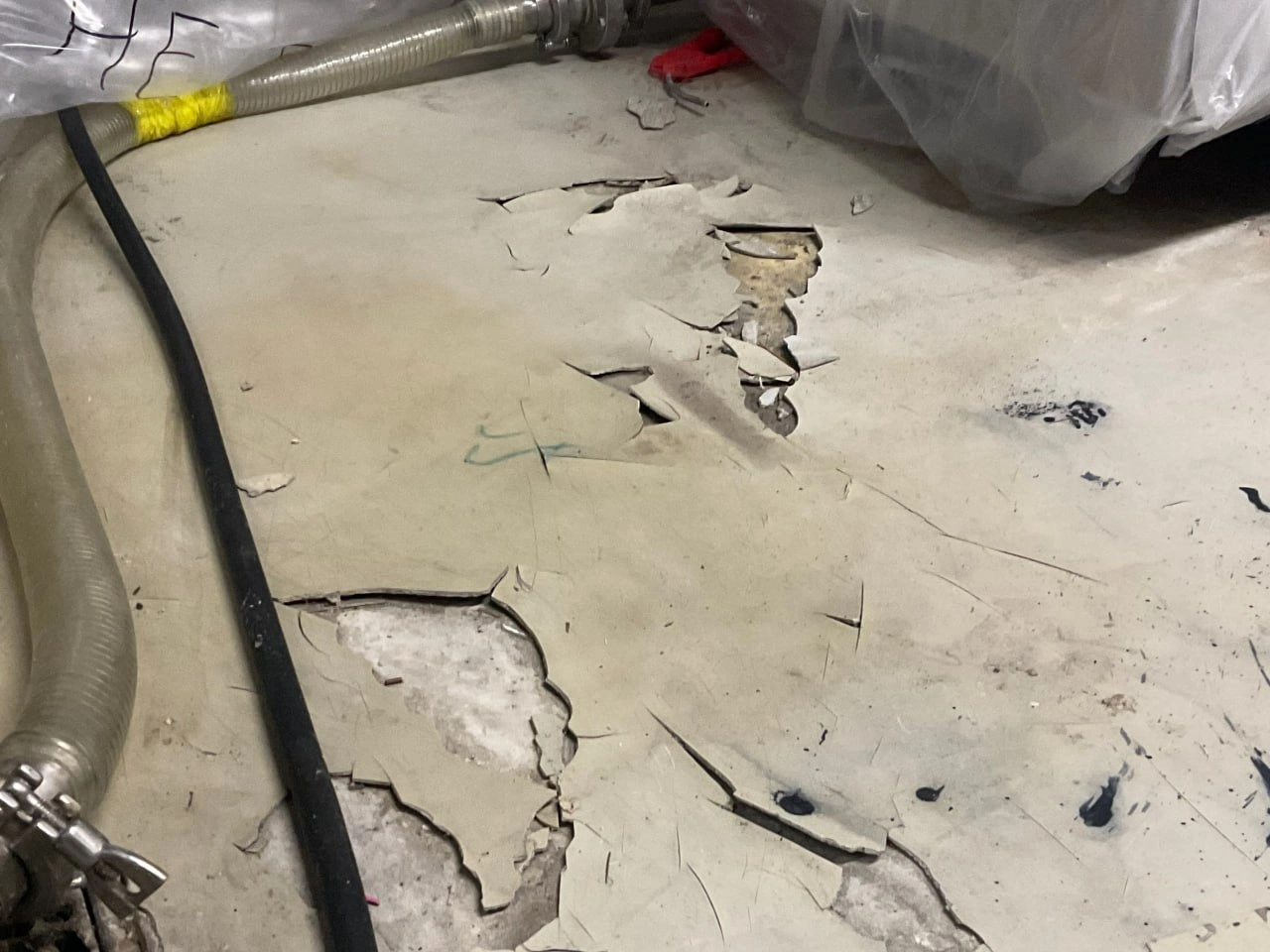

Из-за разной деформации полимерного слоя и бетона может нарушиться их сцепление. Под покрытием образуются полости, которые во время простукивания имеют характерный глухой или пустой звук.

Со временем отслоенный участок разрушается под колесами погрузчиков, ушибами и вибрациями. Производители термостойких систем подчеркивают, что правильно подобранная толщина вместе с крепкой адгезией должна защищать именно от отслоения во время быстрого нагрева или охлаждения.

Вздутие и пузыри

Если под покрытием имеется влага, резкий нагрев может увеличить давление водяного пара. В слабых местах это приводит к появлению вздутия.

После разрушения пузырька открывается доступ воде, моющим средствам и производственным жидкостям к бетонному основанию.

Сколы и отрыв поверхностного слоя бетона

Температурное напряжение может разрушать не только покрытие. Возможны:

• отрыв поверхностного слоя бетона;
• шелушение;
• выкрашивание;
• с тех пор как у трещин;
• обнажение крупного заполнителя;
• разрушение ремонтных смесей;
• повреждение краев швов.

Если полимер обладает высокой адгезией, он иногда отрывается вместе с частью слабого бетона.

Разрушение швов

Во время температурных деформаций швы раскрываются и сжимаются. Если герметик не соответствует реальному диапазону перемещений, он может оторваться от краев, растрескаться, продавиться, потерять герметичность, начать копить воду и загрязнение.

В промышленных полах швы одновременно подвергаются температурным, механическим и химическим нагрузкам, особенно при наличии движения погрузчиков.

Повреждение трапов, лотков и плинтусов

В местах контакта полимерного покрытия с нержавеющей сталью температурные деформации происходят с разной скоростью.

Последствиями могут быть:

• трещины по периметру трапа;
• отрыв покрытия от металла;
• разрушение краев лотка;
• протекание под систему;
• трещины в плинтусе;
• разгерметизация примыкания полов к стене.

Именно из-за таких небольших дефектов вода часто попадает под покрытие и распространяется далеко за пределы видимого повреждения.

Утрата химической стойкости

Даже химически стойкое покрытие перестает полноценно защищать бетон после появления трещин.

Через дефекты проникают внутрь молочная кислота, органические кислоты, щелочи, дезинфицирующие средства, жиры и масла, соли, технологические стоки.

Высокая температура может дополнительно ускорить химическое воздействие. В результате небольшая термическая трещина становится началом химического разрушения бетонного основания.

Ухудшение санитарного состояния

Трещины, сколы и полости сложно качественно очистить и продезинфицировать. В них задерживается вода, остатки продуктов и органические загрязнения.

Это создает риски развития микроорганизмов, появления неприятного запаха, перекрестного загрязнения, усложнения санитарного контроля, несоответствия внутренним требованиям HACCP.

Полы перестают быть бесшовным и герметичным барьером между производственной средой и бетонной основой.

Увеличение риска травм

Сколы, вздутие, трещины и отслоенные края создают неровности. В повреждениях скапливается вода, из-за чего поверхность становится скользкой.

Это повышает риск падения работников, опрокидывания тележек, повреждения колес погрузчиков, разливки продукции, аварийной остановки оборудования.

Коррозия арматуры и закладных деталей

Если трещины проходят в бетонную плиту, вода и агрессивные вещества могут проникать в арматуру и металлические элементы.

Коррозионные продукты увеличиваются в объеме, создают дополнительное давление и приводят к дальнейшей отслойке бетона. Таким образом, локальное повреждение покрытия постепенно переходит в серьезный дефект основания.

Простое производство

Температурный шок может проявиться внезапно, но его последствия обычно скапливаются постепенно.

Сначала предприятие ремонтирует небольшую трещину. Затем появляются соседние отслоения. Спустя время приходится демонтировать значительную площадь покрытия, восстанавливать бетон, ремонтировать трапы и повторно устраивать систему.

Как защитить промышленный пол?

Проанализировать реальные температурные режимы

Перед выбором покрытия необходимо установить:

• минимальную и максимальную температуру пола;
• температуру воды во время мытья;
• возможность использования пара;
• температуру технологических разливов;
• скорость нагрева и охлаждения;
• продолжительность воздействия;
• частоту температурных циклов;
• площадь возможного разлива;
• одновременный контакт с кислотами, щелочами или жирами;
• наличие морозильных и холодильных зон.

Выбирать систему по сценарию эксплуатации

Следует проверять не только максимальную температуру материала, но и:

• устойчивость к резкому нагреву;
• стойкость к резкому охлаждению;
• возможность паровой очистки;
• устойчивость к шоковой заморозке;
• допустимую толщину;
• совместимость с бетонным основанием;
• химическую стойкость при повышенной температуре;
• пригодность для постоянно влажных зон.

Правильно проектировать узлы

Отдельные решения следует предусматривать для:

• трапов;
• дренажных лотков;
• деформационных швов;
• плинтусов;
• фундаментов оборудования;
• дверных проемов;
• стыков теплой и холодной зон;
• мест аварийного сливания;
• трубопроводов и металлических опор.

Все конструктивные швы бетонной плиты должны быть правильно продлены в финальной системе, а не просто перекрыты жестким полимерным слоем.

Не направлять горячие стоки прямо на пол

Горячую воду и продукт лучше отводить непосредственно в термостойкие трапы или лотки.

Для снижения локальной нагрузки могут применяться:

• закрытые трубопроводы;
• защитные поддоны;
• рассеиватели потока;
• термоизолированные ливни;
• дополнительное усиление покрытия;
• увеличена толщина системы у оборудования.

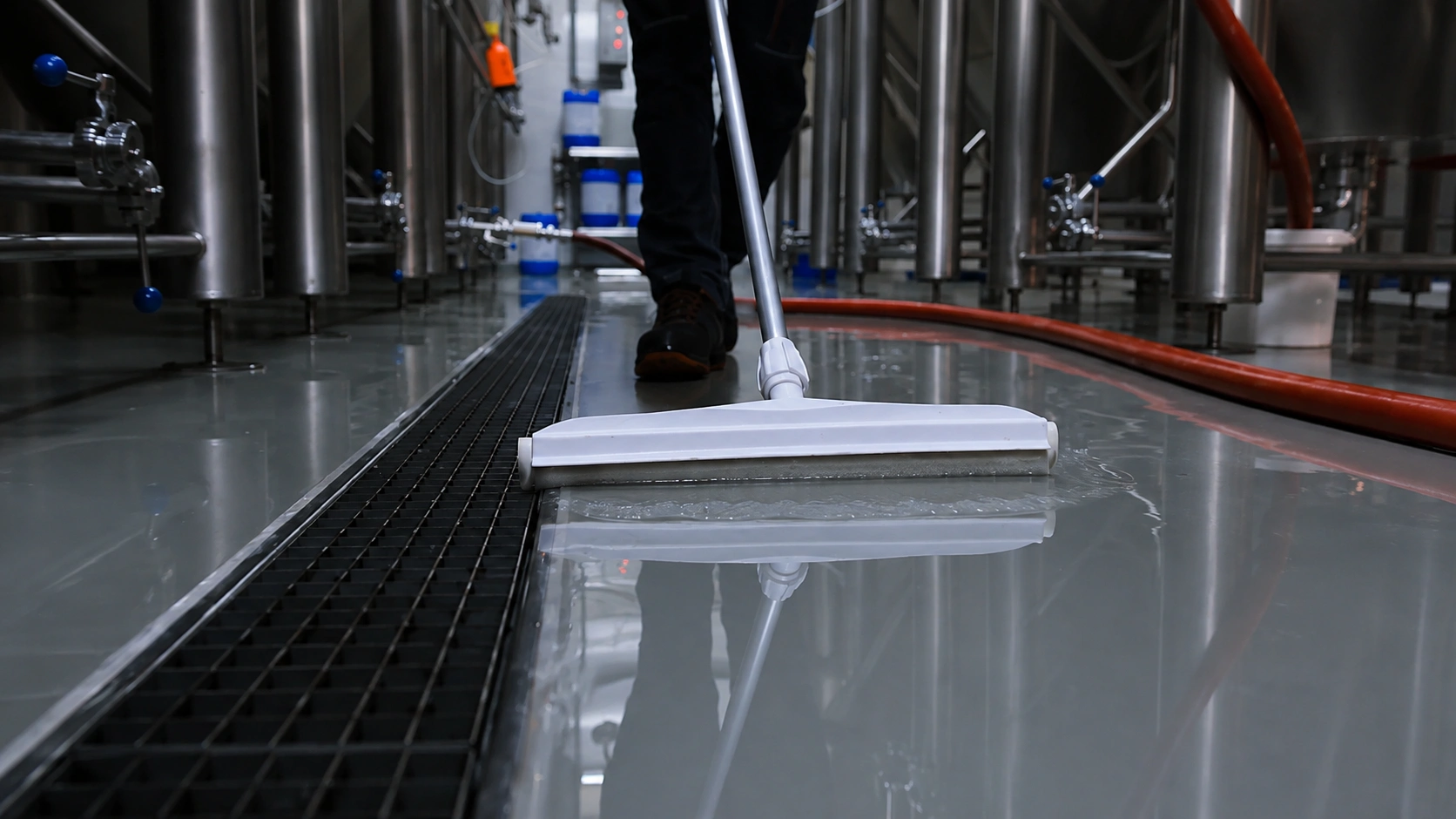

Контролировать мойку

Персонал должен знать допустимые режимы очистки полов.

Необходимо избегать:

• подача пара на покрытие, не рассчитанное на это;
• мытье холодного пола кипятком;
• резкое чередование горячей и холодной воды;
• длительного толка струи в одну точку;
• очистка пола до завершения его твердения;
• использование температуры выше предусмотренной проектом.

Постепенно запускать нагрев и охлаждение

После постройки или ремонта температурный режим нужно менять постепенно.

Особенно это касается:

• теплого пола;
• морозильных камер;
• шоковых холодильных установок;
• печей;
• сушильных камер;
• помещений после зимнего перерыва.

Точный график запуска должен отвечать требованиям изготовителя материалов и проекта.

Регулярно осматривать покрытие

После аварийного разлива или резкого изменения температуры необходимо проверить:

• трещины;
• вздутие;
• изменение цвета;
• сколы;
• пустой звук во время простукивания;
• состояние швов;
• примыкание к трапам;
• влажные участки;
• повторное появление дефектов после мытья.

Ремонт небольшого локального участка обычно более простой, чем восстановление покрытия после проникновения воды под значительную площадь.

Вывод

Температурный шок – это не только контакт пола с кипятком. Его могут вызвать пар, холодная вода, шоковая заморозка, размораживание, горячий продукт, утечка хладагента, работа печей, неправильный запуск теплого пола, сезонные перепады и аварийные ситуации.

Наибольший риск возникает, когда резкое изменение температуры сочетается с влажной, агрессивными веществами, слабым бетонным основанием, неправильной толщиной покрытия или недостаточно обработанными узлами.

Последствия не ограничиваются одной трещиной. Температурный шок может привести к отслоению покрытия, разрушению бетона, разгерметизации швов, повреждению трапов, проникновению химических веществ, ухудшению санитарного состояния и остановке производственного участка.

Для Олис-Групп промышленный пол – фундамент производства, который должен эксплуатироваться годами без остановок бизнеса. Именно поэтому температурные режимы следует учитывать еще при обследовании и проектировании системы, а не после появления первых дефектов.

Специалисты Олис-Групп консультируют и объясняют каждый этап производства и каждое действие, которое может продлить срок эксплуатации промышленного пола. Если у вас остались вопросы о температурных режимах или свойствах материалов – звоните по номерам раздела контакты или заполняйте техническое задание на сайте.
